活性炭吸附装置设计参数与选型计算方法

活性炭吸附装置的水处理效果好不好，设计阶段的参数选取至关重要。空塔流速定多高、炭层填多厚、活性炭用量算多少——这些参数直接决定了出水水质能不能达标、活性炭能用多久。这篇文章把设计选型的关键参数和计算方法梳理清楚。

吸附装置类型选择

水处理领域常用的活性炭吸附装置有三种：固定床、移动床和流化床。

固定床是最常用的类型，水从上方进入、通过炭层、从下方流出，活性炭固定不动直到饱和后更换。优点是结构简单、操作方便，缺点是活性炭利用率不如另外两种高。

移动床中活性炭和水逆向流动，饱和炭从底部排出、新炭从顶部补充，可以连续运行不用停机换炭。适合处理量大、连续运行的场景，但设备结构复杂，投资高。

流化床中水流自下而上使炭层处于悬浮状态，传质效率高，但炭粒磨损大、容易流失。一般用于特殊场合，不如前两种普及。

绝大多数污水处理站和自来水厂选择固定床，下面的设计参数也主要针对固定床。

关键设计参数

空塔流速（ superficial velocity）：单位时间内水通过空塔截面的流速，单位m/h。这是最核心的参数，直接决定了水和炭的接触时间。常规水处理中空塔流速取6-15m/h，饮用水深度净化取8-10m/h，工业废水处理取6-8m/h。

空床接触时间（EBCT）：炭层体积除以进水流量，单位分钟。EBCT = 滤层体积 ÷ 流量 = 滤层高度 ÷ 空塔流速 × 60。一般取5-20分钟，要求出水水质高时取大值。

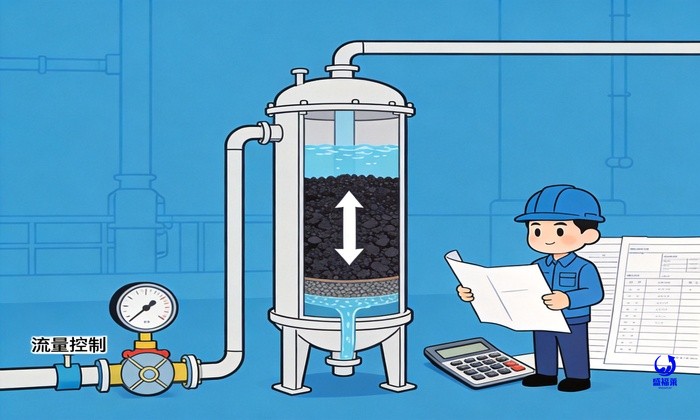

滤层高度：常规设计1.0-1.5m。滤层越厚，EBCT越长，吸附越充分，但水流阻力也越大。滤层太薄则吸附不充分，活性炭容易提前穿透。

设备直径：根据处理量和空塔流速反算。截面积 = 处理量 ÷ 空塔流速，然后算出直径。单个过滤器直径一般不超过3.0m，超过的话建议并联多台。

活性炭用量计算

活性炭的填充量 = 滤层体积 × 填充密度。颗粒活性炭的填充密度一般在450-550kg/m³之间，椰壳炭偏重、煤质炭偏轻。

举个例子：一个直径2.0m的过滤器，滤层高度1.2m，填充密度取500kg/m³。

滤层体积 = π × (2.0/2)² × 1.2 = 3.77m³

活性炭填充量 = 3.77 × 500 = 1885kg ≈ 1.9吨

实际采购时要多备10%-15%的余量，因为反洗会有炭损失，运行中也需要补充。

穿透时间与更换周期估算

穿透时间是指从开始运行到出水指标首次超标的时间，决定了活性炭的更换周期。

估算方法：活性炭对某种污染物的吸附容量（mg/g） × 活性炭填充量（g） ÷ 进水污染物浓度（mg/L） ÷ 进水流量（L/min） = 理论穿透时间（分钟）。

活性炭的吸附容量需要通过试验或厂家数据获取，不同炭种、不同污染物差异很大。以椰壳炭吸附COD为例，吸附容量一般在50-150mg/g之间，取100mg/g做估算。

需要说明的是，这只是粗略估算。实际穿透时间受进水浓度波动、水温、pH、共存物质等多种因素影响，实际运行中建议留20%-30%的安全余量。

设计选型的完整步骤

第一步：明确处理要求。确定进水水质（污染物种类和浓度）、出水目标、处理水量。

第二步：选择活性炭种类。根据污染物分子大小选择合适孔径分布的炭种。小分子有机物选微孔发达的椰壳炭，大分子有机物选中大孔发达的煤质炭或木质炭。

第三步：确定空塔流速和滤层高度。根据处理要求和炭种特性，从推荐范围中选取参数。进水浓度高、出水要求严，取低流速、厚滤层。

第四步：计算设备尺寸和活性炭用量。根据处理量和流速算截面积、算直径、算炭量。

第五步：估算穿透时间。根据吸附容量和运行参数估算更换周期，据此制定运行维护计划。

设计参数选得好，活性炭装置才能稳定达标运行。每个参数都要根据实际水质情况来定，不要照搬其他项目的数值，水质不同参数差异很大。
