活性炭过滤器设计参数与滤料填充量计算方法

活性炭过滤器看着简单，里面讲究不少。滤速多快合适、炭层多厚才够用、一次该填多少炭——这些参数定不好，要么出水不达标，要么炭没到更换周期就饱和了。

过滤器的核心设计参数

活性炭过滤器设计时最关键的三个数：滤速、炭层厚度、接触时间。

滤速指的是单位面积滤层每小时通过的水量，单位m/h。水处理常用8到12m/h，不能太快也不能太慢。太快了水跟炭来不及接触，有机物还没吸附就穿过去了；太慢了产量上不去，而且容易在炭层表面形成泥膜堵塞。

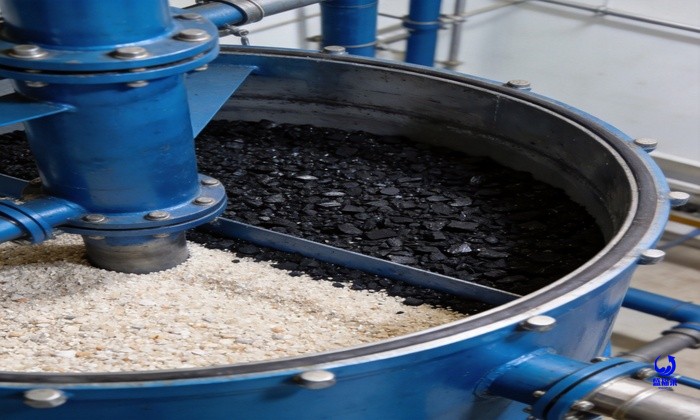

炭层厚度一般取1.0到1.5米。低于1米吸附容量不够，超过1.5米压差增大但吸附效率提升不明显，性价比不高。有的工艺用双层滤料——上层颗粒炭、下层石英砂垫层，石英砂层厚度通常0.2到0.3米，主要起截留悬浮物的作用，防止炭层被泥糊住。

接触时间就是水在炭层里停留多久。常规水处理要求不小于15分钟。算一下就知道：滤速10m/h、炭层厚1.2米，接触时间就是1.2÷10×60=7.2分钟，这还不够。所以很多工程会把滤速降到6到8m/h，或者增加炭层厚度，把接触时间拉到15分钟以上。

填充量的计算方法

知道了过滤器尺寸和炭层厚度，填充量就能算出来。

公式很简单：填充量（公斤）= 过滤器截面积（平方米）× 炭层厚度（米）× 堆积密度（公斤/立方米）。

颗粒活性炭的堆积密度一般在450到550公斤/立方米之间，椰壳炭取500左右，煤质炭取480左右。举个例子：直径1.2米的过滤器，炭层厚1.2米，用椰壳炭——截面积3.14×0.6²=1.13平方米，填充量=1.13×1.2×500=678公斤，大约0.7吨。

实际装填要比计算值多出5%到10%，因为炭在运输和使用过程中会有磨损损耗。另外新炭装填后要先反冲洗，把粉尘和碎末冲走，反冲洗后炭层会下沉，需要补填到设计高度。

反冲洗强度和时间

反冲洗是维持过滤器正常运行的关键操作。冲洗强度一般取10到15升/（秒·平方米），冲洗时间10到15分钟。强度太小冲不干净，炭层表面的截留物冲不掉；强度太大好炭会被冲走，每冲一次少一截。

冲洗周期取决于进水水质。进水悬浮物低于10mg/L的话，24到48小时冲一次就行；悬浮物高的，12小时就得冲一回。出水压差超过0.05到0.1MPa时也该冲洗了，说明炭层堵了。

反冲洗用水最好用过滤器出水，别用原水——原水里的脏东西又冲回炭层，等于白洗。

炭层高度和更换判断

过滤器运行一段时间后，活性炭吸附饱和、磨损减薄，炭层高度会下降。当炭层厚度低于设计值的80%，或者出水指标开始超标，就该换炭了。

判断是否需要换炭，光看压差和出水不够。有条件的话定期取样测碘值，炭的碘值降到新炭的50%以下，说明吸附能力已经不够了。没检测条件的，可以记录运行时间和处理水量，对照厂家给出的设计寿命来判断。

换炭时别把旧炭一次性全清掉。可以把上层失效的炭取出，下层补新炭，旧炭如果碘值还行可以继续用一段时间。这样能省一些更换成本。

设计参数看着是几个数字，背后都是前人踩过的坑。滤速、炭层厚度、反冲洗强度，每个参数定准了，过滤器才能稳定跑下去。
